取付簡単!画期的な矢板金物

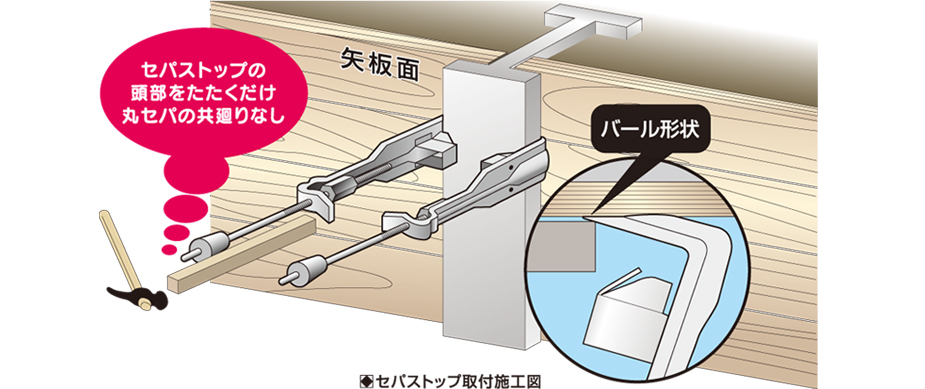

セパストップは全て頭部をハンマーでたたくだけで完全にストップします。
F6型・F15型・F21型・F25型
                             (壁厚調整寸法100mm)                     PAT.P
横矢板工法 H鋼引き抜き用
■特長・用途
●フランジ厚3mm〜25mmまで取り付け可能。
●H鋼引き抜きが不可能となるケースは全くありません。 ■使用方法
●H鋼フランジにセパストップを差し込むだけで取付完了。
薄 型 F6 (3〜9)
F15 (6〜14)
厚 型 F21 (15〜21)
F25 (22〜25)
重さ 190g
入数 100本
許容強度 1,400kg
(注)SMW工法:セパストップをH鋼にはさみ込む場合、H鋼裏面にセパストップ表面が(L面)H鋼面全体に接するように
        ソイル(コンクリート)をかき落として下さい。
Fℓ50mm15型・21型
                               (壁厚調整寸法30mm)                     PAT.P
横矢板工法 H鋼引き抜き用
■特長・用途
●柱、梁の鉄筋に当たりません。 ■使用方法
●H鋼フランジにセパストップを差し込むだけで取付完了。
薄 型 Fℓ50-15 (9〜14)
厚 型 Fℓ50-21 (15〜21)
入数 100本
許容強度 1,100kg
Y 型
                             (壁厚調整寸法120mm)                     PAT.P
横矢板工法 横矢板釘止め用
重さ 165g
入数 100本

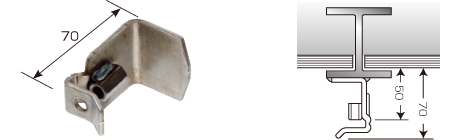

Kℓ70mm型
                               (壁厚調整寸法40mm)                     PAT.P
横矢板工法 横矢板釘止め用
■特長・用途
●柱、梁の鉄筋に当たりません。
重さ 130g
入数 100本

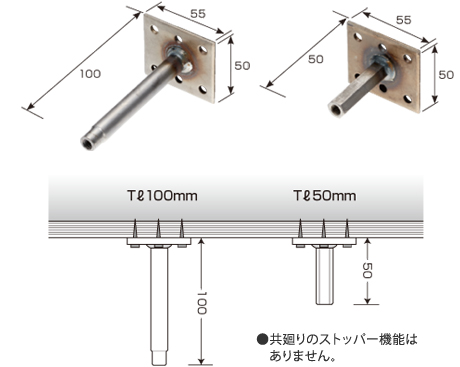

Tℓ100mm/Tℓ50mm
                                                                                  PAT.P
矢板金物
●Tℓ100mm
重さ 120g
入数 100本
●Tℓ50mm
重さ 95g
入数 100本
S型5/16・3/8用
                              (壁厚調整寸法100mm)                    PAT.P
横矢板工法 H鋼溶接付け用
重さ 175g
入数 100本

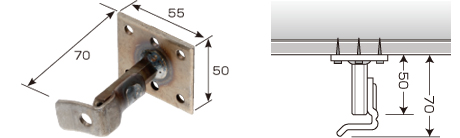

Sℓ70mm
                               (壁厚調整寸法40mm)                     PAT.P
横矢板工法 H鋼溶接付け用
■特長・用途
●柱、梁の鉄筋に当たりません。
重さ 120g
入数 100本
PC型5/16用/PC Fℓ70型
                 (壁厚調整寸法85mm)                                   PAT.P
SMW工法 プロジェクションナット用・ジョイントナット用
■特長・用途
●軸足の長さを変える事により
   鉄筋引き、オムニア板、PC板、引き用にも製作いたします。 ■使用方法
①H綱にプロジェクションナットを取り付ける。(別途)
②PC型をねじ込み取付完了。(5/16ネジ)
重さ 82g
入数 200本
許容強度 1,400kg
※金具の接続強度による。

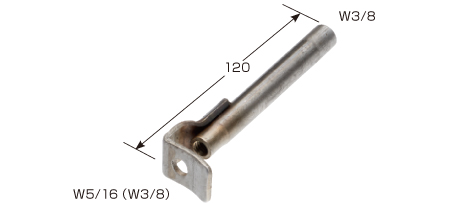

GA型5/16用・3/8用
                              (壁厚調整寸法85mm)                     PAT.P
SMW工法 銃打ちボルトピン用・アンカーボルト用
種類 W5/16 W3/8
重さ 82g 82g
入数 200本 100本
許容強度 1,400kg
■特長・用途
●雨、漏水でも施工可能。 ■使用方法
①H綱にピン打銃でボルトピンを
   打ち込む。
②GA型をねじ込み完了。
■特長・用途
●多種、多様。 ■使用方法
①コンクリート面にアンカーを
   打ち込む。(別途)
②丸セパ取付金具をねじ込み取付
   完了。(3/8ネジ)

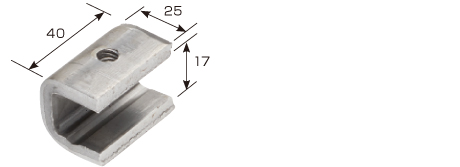

H D 型
                                                                                  PAT.P
■用途
●PCF板、オムニア板、カイザー板等
●鉄筋からのセパ引き
●H鋼フランジよりのセパ引き
入数 200ヶ入

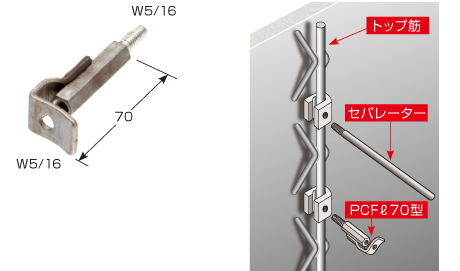

PC Fℓ70型
                                                                                  PAT.P
■用途
●軸なしも可能
入数 200ヶ入
