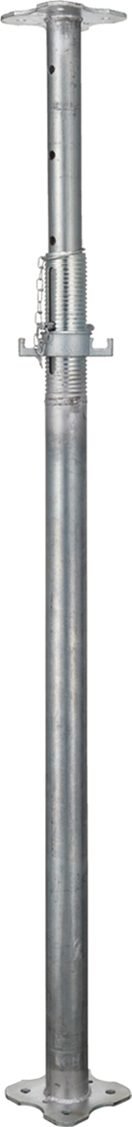

パイプサポートの革命
■特長
プレート部分を「クローバー型」にすることで、積載時の安定性が増し
荷崩れの心配もなく、梱包容積が大幅に小さくできるため、運搬費や置場
コストの軽減にもつながります。タテ・ヨコとも並列に整頓できるので、
数量のチェックや管理も容易です。
※弊社の建設資材に関しましては、 (財)建材試験センターの準拠した 方法にて、毎年、品質性能試験を 実施しています。
TKクラウンパイプ
(リース品)
亜鉛メッキ品
作業性、安全性を追求した造形 ■運搬費のコスト軽減
■作業員の労働負担を軽減
■置場のコスト軽減
■作業効率の大幅アップ
■整備コストの軽減
■作業員の安全性アップ
●従来品(2.73kg/m)の約4分の3の軽さ
   運送コスト軽減と作業性にも優れています。
サイズ 48.6φ
厚 み 1.8mm
重 量 2.08kg/m
TKクラウンキャップ
(リース品)
更に進化、更に安心。

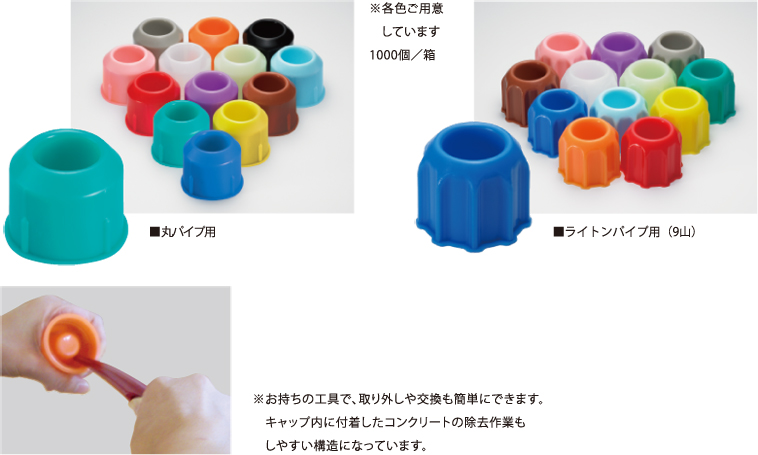

新形状のTKクラウンキャップ
単管端部を保護する新形状のエンドキャップ。取り付けはスムーズで簡単。
側面のリブを高くして、「抜け落ち防止」効果はさらにアップ。キャップの
スソ形状を丸型から角丸型することで、端部の歪みにも対応し密着性は抜群。
単管内部へのコンクリートや泥の流入をしっかり防ぎます。
カラーバリエーションも豊富で、単管の長さにより、色分けができ、
識別しやすく作業効率に一役買います。

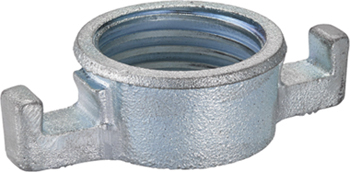

TKクラウンハンドル
(リース品)

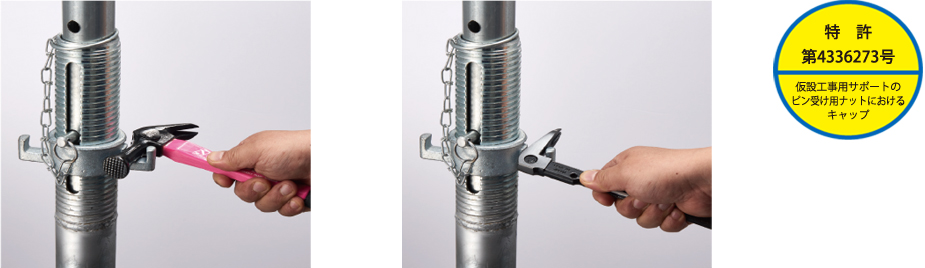

ハンドル部を「クラウンハンドル」に変えるだけで、
伸縮寸法の調整が、素早く、簡単にできます。
お手持ちの仮枠ハンマーやラチェットがあれば、ひとりでも簡単に高さ調節が
できます。これまでの3倍以上の速さでハンドルを廻すことができるため、
取付け・取外しの作業効率が格段にアップします。また、平置きの状態でも
廻せるので、整備が容易です。

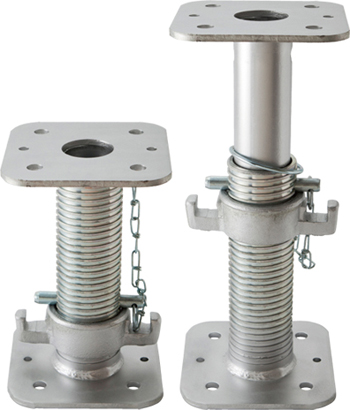

PBクラウンサポート
                                     (リース品)                                PAT.P
H220〜330
建設業界初!
施工しやすく、使い勝手の良い機能製品 ■特長
●耐震構造の二重スラブや梁下など、これまでのジャッキベースを
   使用していた箇所も施工がしやすくなります。
●従来品のサポートと同形状でクラウンハンドルによるスムーズな調整が
   でき使い勝手が良い。
使用範囲 H220〜330mm
耐荷重 4t
◎注意事項 ●耐荷重を超えての使用は禁止です。
●二本継ぎでの使用は控えてください。

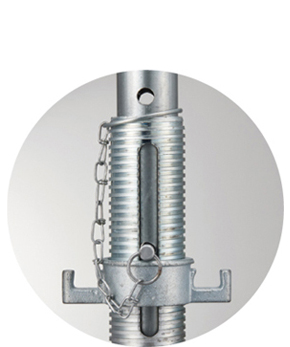

サポートピン
(販売品)
仮設工業会認定基準のS35Cの規格品です。
PBクラウンサポートの性能試験結果
試験日/平成20年8月8日      試験場所/信和株式会社土倉工場試験室

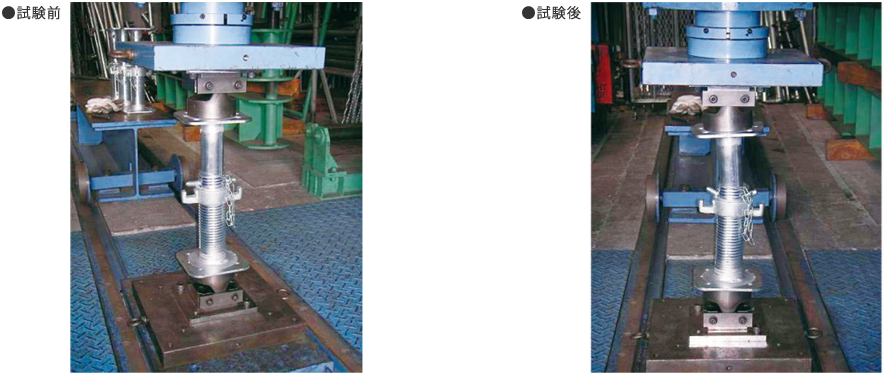

■ナイフエッジによる圧縮試験
供試体No 1 2 3 4 5 平均値
最大使用長 333.5 332 332 332.5 333.5
振幅(ピンと直角) 9 2 3 4 12
振幅(ピンと並行) 9 2 3 4 9
強度(KN) 48.25 50.6 50.75 51.85 53.4 50.9
認定基準 39.2 39.2

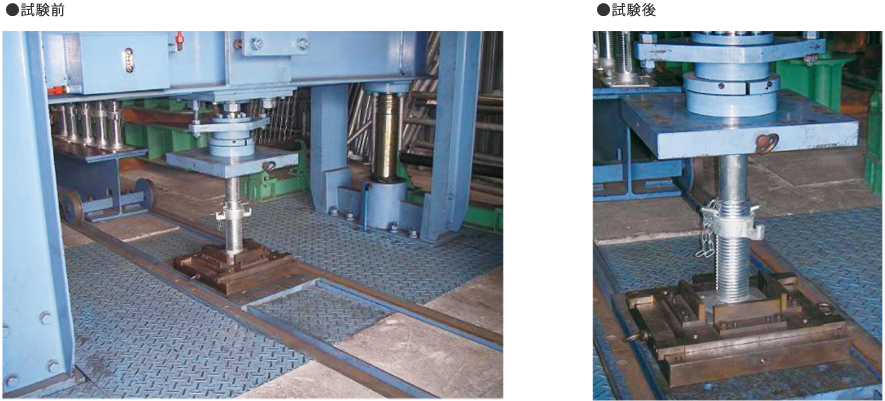

■平押しによる圧縮試験
供試体No 1 2 3 4 5 平均値
最大使用長 334 332 332 332 332.5
振幅(ピンと直角) 10 14 11 12 13
振幅(ピンと並行) 11 12 9 46.3 11
強度(KN) 41.55 42.05 43.2 51.85 47.7 44.1
認定基準 39.2 39.2
